ONE-TOUCH FITTINGS · PC SERIES
ข้อต่อลมตรงเกลียวนอก
PC
ข้อมูลผลิตภัณฑ์ แบบวิศวกรรม 2D และโมเดล STEP 3D ครบทุกขนาด เปิดดูได้ทันทีภายในหน้าเว็บ
27 รุ่นมาตรฐาน0–150 PSI0–60 °C
01 / PRODUCT
ติดตั้งง่ายในพื้นที่แคบ

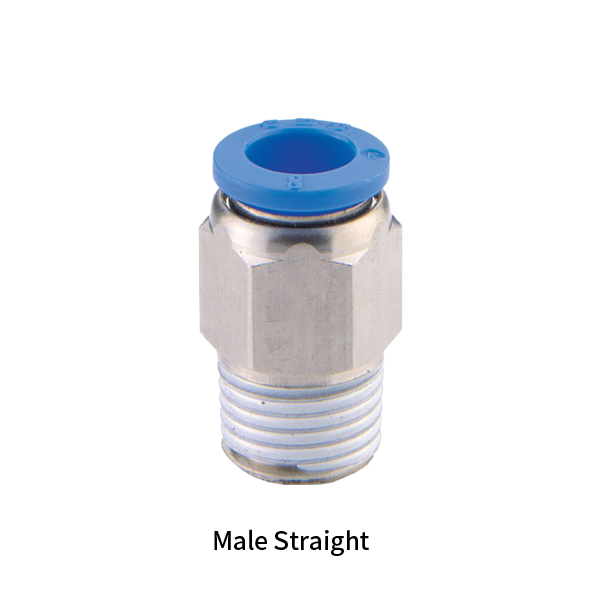

ข้อต่อแบบ One-touch สำหรับงานเดินท่อลม ถอดและติดตั้งได้ด้วยการกดแหวนปลด ไม่ต้องใช้เครื่องมือ ตัว PC มีรูปทรงหกเหลี่ยมทั้งด้านในและด้านนอก จึงเหมาะกับการเดินท่อในพื้นที่จำกัด
- ใช้กับลมเท่านั้น ไม่เหมาะกับน้ำ
- รองรับแรงดันสุญญากาศถึง −750 mmHg
- ช่วงอุณหภูมิใช้งาน 32–140°F
02 / 2D DRAWING
แบบมิติ Metric / PT
เปิดแบบ PDF หนึ่งหน้าในตัวดูด้านล่าง ซูมและเลื่อนดูรายละเอียดได้ทันที
03 / MODEL EXPLORER
เลือกขนาด แล้วหมุนดู 3D
โมเดลที่เลือก
PC 04-M5
STEP 3D
กำลังเตรียมโมเดล 3D…
ตัวเรือนเกลียวแหวนปลด
ลากเพื่อหมุน · เลื่อนเพื่อซูม
| Model | ∅D | ∅P | T | L | A | B | H1 | H2 | Orifice | g | Box |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PC 04-M5 | 4 | 10.0 | M5×0.8 | 20.5 | 3.6 | 14.8 | 10 | – | 2.5 | 7.0 | 100 |
| PC 04-M6 | 4 | 10.0 | M6×1.0 | 20.9 | 4.1 | 14.8 | 10 | – | 3.0 | 8.0 | 100 |
| PC 04-01 | 4 | 10.0 | R 1/8 | 22.0 | 8.0 | 14.8 | 10 | 3 | 3.0 | 9.0 | 100 |
| PC 04-02 | 4 | 10.0 | R 1/4 | 21.0 | 10.0 | 14.8 | 14 | 3 | 3.0 | 16.0 | 100 |
| PC 04-03 | 4 | 10.0 | R 3/8 | 22.0 | 11.0 | 14.8 | 17 | 3 | 3.0 | 28.0 | 100 |
| PC 06-M5 | 6 | 12.0 | M5×0.8 | 22.7 | 3.6 | 16.4 | 12 | – | 2.5 | 10.0 | 100 |
| PC 06-M6 | 6 | 12.0 | M6×1.0 | 23.0 | 4.1 | 16.4 | 12 | – | 3.0 | 10.0 | 100 |
| PC 06-01 | 6 | 12.0 | R 1/8 | 23.4 | 8.0 | 16.4 | 12 | 4 | 4.0 | 10.0 | 100 |
| PC 06-02 | 6 | 12.0 | R 1/4 | 21.9 | 10.0 | 16.4 | 14 | 5 | 5.0 | 14.0 | 100 |
| PC 06-03 | 6 | 12.0 | R 3/8 | 22.9 | 11.0 | 16.4 | 17 | 5 | 5.0 | 25.0 | 100 |
| PC 06-04 | 6 | 12.0 | R 1/2 | 29.2 | 14.0 | 16.4 | 19 | 5 | 5.0 | 53.0 | 50 |
| PC 08-01 | 8 | 14.0 | R 1/8 | 28.4 | 8.0 | 18.4 | 14 | 5 | 5.0 | 15.0 | 100 |
| PC 08-02 | 8 | 14.0 | R 1/4 | 26.4 | 10.0 | 18.4 | 14 | 6 | 6.0 | 16.0 | 100 |
| PC 08-03 | 8 | 14.0 | R 3/8 | 23.9 | 11.0 | 18.4 | 17 | 6 | 6.0 | 24.0 | 100 |
| PC 08-04 | 8 | 14.0 | R 1/2 | 29.4 | 14.0 | 18.4 | 19 | 6 | 6.0 | 49.0 | 50 |
| PC 10-01 | 10 | 16.1 | R 1/8 | 29.9 | 8.0 | 19.7 | 17 | 5 | 5.0 | 21.0 | 100 |
| PC 10-02 | 10 | 16.1 | R 1/4 | 31.4 | 10.0 | 19.7 | 17 | 6 | 6.0 | 24.0 | 100 |
| PC 10-03 | 10 | 16.1 | R 3/8 | 27.5 | 11.0 | 19.7 | 17 | 8 | 8.0 | 24.0 | 100 |
| PC 10-04 | 10 | 16.1 | R 1/2 | 29.9 | 14.0 | 19.7 | 19 | 8 | 8.0 | 45.0 | 50 |
| PC 12-01 | 12 | 19.0 | R 1/8 | 33.2 | 8.0 | 21.9 | 19 | 5 | 5.0 | 30.0 | 50 |
| PC 12-02 | 12 | 19.0 | R 1/4 | 33.7 | 10.0 | 21.9 | 19 | 6 | 6.0 | 30.0 | 50 |
| PC 12-03 | 12 | 19.0 | R 3/8 | 30.7 | 11.0 | 21.9 | 19 | 8 | 8.0 | 29.0 | 50 |
| PC 12-04 | 12 | 19.0 | R 1/2 | 30.2 | 14.0 | 21.9 | 19 | 8 | 8.0 | 38.0 | 50 |
| PC 14-03 | 14 | 21.8 | R 3/8 | 36.6 | 11.0 | 23.8 | 22 | 10 | 10.0 | 42.0 | 25 |
| PC 14-04 | 14 | 21.8 | R 1/2 | 34.0 | 14.0 | 23.8 | 22 | 10 | 10.0 | 49.0 | 25 |
| PC 16-03 | 16 | 24.0 | R 3/8 | 37.5 | 11.0 | 24.0 | 24 | 10 | 10.0 | 51.0 | 25 |
| PC 16-04 | 16 | 24.0 | R 1/2 | 40.5 | 14.0 | 24.0 | 24 | 10 | 10.0 | 65.0 | 25 |
